מבוא מוצר:

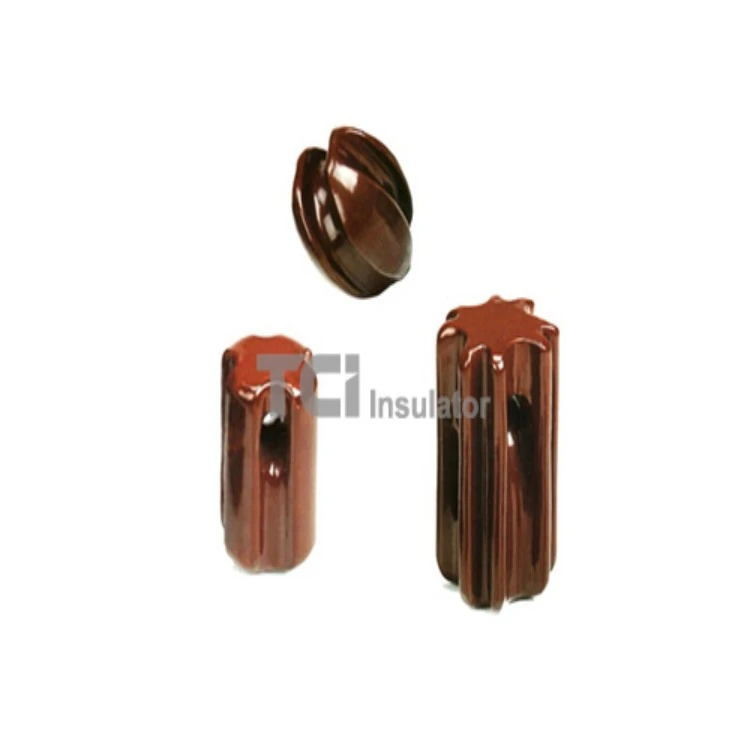

מבודד סליל
משמש לתמסורת עילי וקו חלוקה
קבוע על מוט מתיחה או מוט זווית על מוליכים תומכים ומשחק תפקיד בבידוד
טבלת פרמטרים:
פרטים סטנדרטיים
|

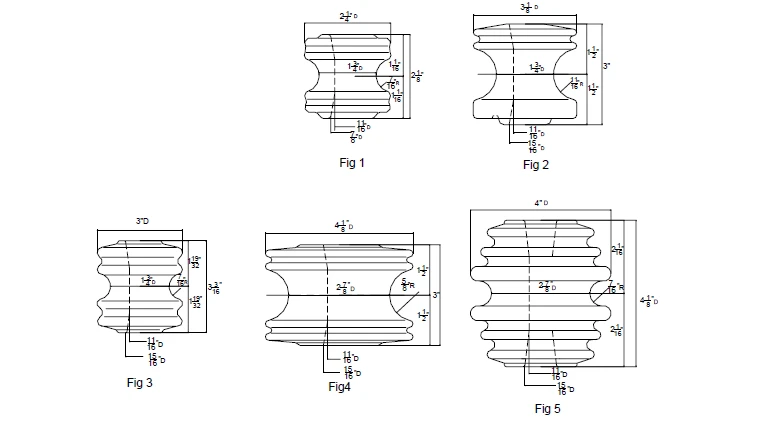

איור מס' |
1 |
2 |
3 |
4 |
5 |
||
|
מחלקת ANSI |
53-1 |
53-2 |
53-3 |
53-4 |
53-5 |
||
|
חוזק רוחבי/Ib(KN) |
2000(89) |
3000(13.3) |
4000(17.8) |
4500(20) |
6000(26.7) |
||
|
Flashover ממוצע מֶתַח |
תדירות נמוכה- יבש/KV |
20 |
25 |
25 |
25 |
35 |
|
|
תדירות נמוכה- רטוב/KV |
אֲנָכִי |
8 |
12 |
12 |
12 |
18 |
|
|
אופקי |
10 |
15 |
15 |
15 |
25 |
||
|
משקל נטו/איב (ק"ג) |
0.48(0.22) |
1.2(0.55) |
1.2(0.55) |
2.2(1.0) |
2.6(1.2) |
||
הערות:1. בבדיקה מכנית יש לאפשר שבבי זיגוג או סדקי חרסינה חלקיים.
2. חומרה עבור מבודדים אלה זמינה לפי בקשה. מפרט סטנדרטי: ANSI C29.3
